PT2録画PCのアンテナケーブル交換とか

 PC-Q21に取り付けたPT2のアンテナケーブルを交換するついでに、ACアダプタ電源であるが故にPC-Q21のSFX電源部分が空いたままなのが見栄え悪いってことで、適当なパンチングメタルをSFXブラケットサイズに指で折り曲げて切ったものをはめ込んでネジとナットで固定した。
 パンチングメタルは久宝金属製作所のP6609(3φxピッチ5Px巾150x150mm)、ネジはM3×5mm(オウルテック OWL-NEJI05等)、ナットはM3(アイネックス ファン固定用ネジセット SCM-02付属)を使用してる。

アイネックス ファン固定用ネジ20-25mm厚用 SCM-02

アイネックス ファン固定用ネジ20-25mm厚用 SCM-02

 PC-Q21に内蔵したPT2のアンテナケーブルをサン電子DSP-77FW-PからエレコムのDH-ATLS48K05BKに交換した。が、これまでアンテナコネクタを外に出すために拡張スロットの穴を使っていたが、DH-ATLS48K05BKのコネクタが少し太くて通らないことが判明(滝汗)

 が、幸いにも拡張スロット上部の出っ張り部分やネジを隠すカバーをはずして、片側のスロットカバーをはずした状態なら、その隙間からギリギリだけれどDH-ATLS48K05BKのアンテナコネクタが通ると判明したので無事取り付けに成功。

アースソフト PT2

アースソフト PT2

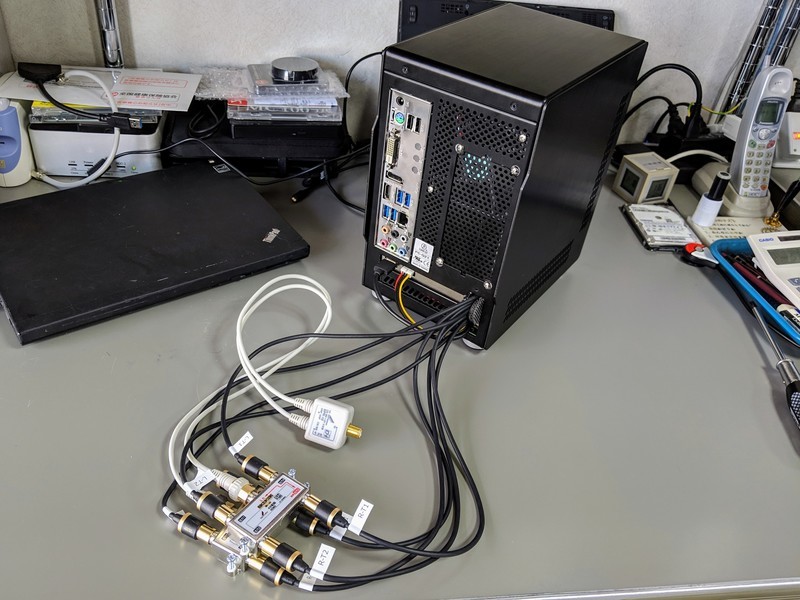

 あとは分波器で分けた地デジとBS/110度CSをそれぞれ4分配器に繋いで、PT2からの地デジのアンテナケーブル4本とBS/110度CSのアンテナケーブル4本をそれぞれの4分配器に繋いで出来上がり。

DXアンテナ CS/BS・UHF/VHF分波器 SPR-10-B2

DXアンテナ CS/BS・UHF/VHF分波器 SPR-10-B2

 本当は4分配器などもケース内に入れたいところだけどアンテナケーブルの取り回しや、エアフロー等を考えると素直にPT2のアンテナ端子それぞれをこうやって外に引っ張り出す方が配線の自由度も上がるからいいかってことで。
 組み上がったものを起動させると何故かPT2が認識してないので慌てて再度バラして確認。SD-PECPCiRi2のPCI Express基板からPCIスロット基板への電源ケーブルが抜けかけてた。つか、PCI Express基板の電源コネクタソケットが浮き上がってたので、奥まで差し込めてると思ったら違ったのが原因(汗)
 今度は無事起動した。今回はHGSTの2TB 3.5インチHDDも搭載したので、Windows 10のビデオフォルダをこちらに移動、ビデオフォルダに録画先となるフォルダを作って、このフォルダを共有フォルダに設定、EpgDataCap_Bonの録画先をこのフォルダに設定した。
 これでWindows 10のDLNAサーバ機能でビデオフォルダ以下にある録画フォルダがコンテンツのある場所で見てもらえると思うし、共有フォルダにしてあるのでネットワークメディアプレイヤーや他PCから録画ファイルを参照することも出来るハズ。
 EPGStationを動かしているNUC(NUC7PJYH)の東芝 512GB SSD東芝 1TB HDDに換装すべく作業を開始。EPGStationのバックアップコマンドで自動予約のルールや録画ファイル情報をバックアップして、録画フォルダとサムネイル画像フォルダ等とまとめて他のPCへ移す。

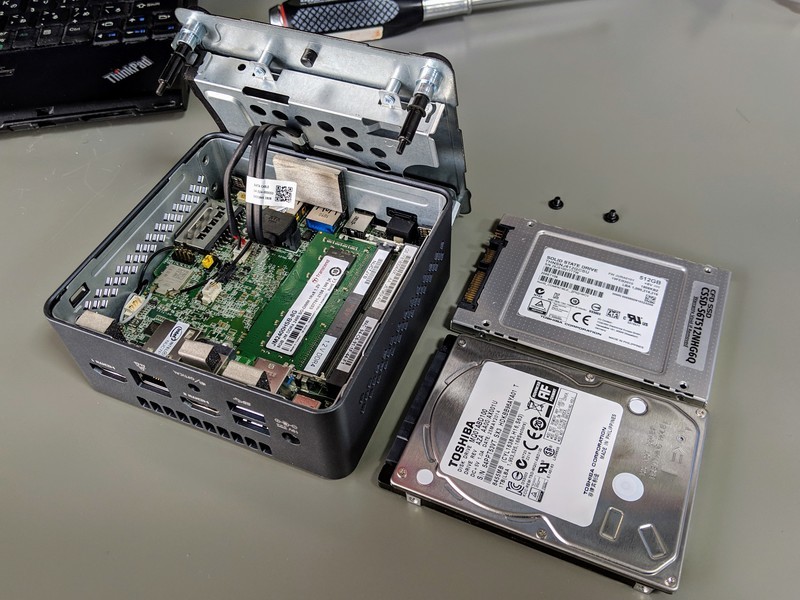

 NUC7PJYHの底面ネジ4箇所を外して底板兼2.5インチHDD/SSDマウンタを取り外し、左右のネジ1箇所ずつで固定されているSSDを取り外して、HDDに交換後、再度左右のネジで固定して、底板をネジで固定し直して換装完了。

 NUC7PJYHのセキュアブート無効にして、Debian 9.8をインストール、SSHで接続、パッケージ更新、SSHホスト鍵更新、NTP、mDNS、Sambaをインストール、Sambaの共有ディレクトリの設定、miniupnpcのインストールとポート開放&ダイナミックDNS更新スクリプト作成とcron登録を行った。
 pcsc-toolsをインストールしてB-CASカードを挿したスマートカードリーダが認識されていることを確認、US-3POUT用のudevルールを作成して再起動、スクランブル解除ライブラリとUS-3POUT用の録画コマンドのビルドをして、録画やスクランブル解除をコマンドで確認した。
 Node.jsはMirakurunとEPGStationの現行バージョンで共通で使える8.x.をインストール。pm2、Mirakurunをインストール。Mirakurunのチューナー設定をUS-3POUT用に書き換え、チャンネル設定をウチの環境で受信できる地デジとBS/110度CSすべてのチャンネルを含むように書き換え、Mirakurunを再起動。
 EPGStationをインストール。サンプルから設定ファイルを作成。MySQLをインストールしてEPGStation用データベースを作成。FFmpegをインストール。EPGStationの設定をMySQL用に書き換え、パッケージのFFmpegのパスに書き換え、10GB未満になれば自動削除する設定に書き換え、BASIC認証を設定。
 EPGStationを起動確認する前にMirakurunのEPG取得がすべて終わっているかを次のコマンドで確認。何も出なければ、何分か待ってから再度確認する。

grep 'Program GC has finished and removed' /usr/local/var/log/mirakurun.stdout.log

 EPGStationの起動を確認したら、pm2を現在のユーザで自動起動するように設定、pm2でEPGStationをサービスとして起動した後、サービスに登録した。
 EPGStationを一旦停止して、録画フォルダとサムネイル画像フォルダにバックアップしたものを入れる。パーミッションは644に設定。バックアップからEPGStationのコマンドでリストア。EPGStationを再度起動して、WebUIを見ると録画番組もサムネイル画像も見えており、予約はルールから自動的に登録されていた。これで、元通り。
